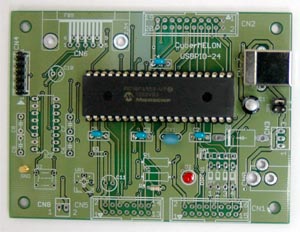

UBSPIO-24FL は USBPIO-24 の機能をUSB -PIO 変換とA/D 変換に限定した廉価版です。
USB からの簡単なコマンドでI/O, ADC
を制御するファームウェア書き込み済みのボードです。
A, B, C ３つの8ビットのポート（合計24ビット）を持ち、
以下の３つの機能があります。
１．PIO モード
USBで 24bitのパラレル
I/O を制御（入出力）できます。
( リレー搭載の8bit版はこちらの商品をご利用ください )
1bit ごとに IN/OUT の方向を設定可能。
２．ADC モード
12bit A/D コンバータ(最大８チャンネル）からの入力を
USBから取り込みます。A/D コンバータ入力ピンはポートA と共通です。
データロガーとして利用可能です。
[ USBPIO-24との違い]
RS-232C回路
、電源コネクタ、DIPスイッチ、LCD用回路などは付属しておりません。

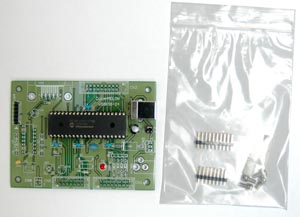

ポート入出力用のヘッダーが付属しますが半田付けされていないのでお好みのコネクタで接続していただけます。
電源は USB からの供給が基本になりますが、外部電源を使いたい場合はCN-3( 1PIN = GND、 3PIN = +5V )から供給し( 2.54mm ピッチのコネクタは付属しません）ジャンパプラグ
JP1 を内側にしてください。
尚、マニュアルは
USBPIO-24 ユーザーズマニュアルのCD-ROM
がそのまま付属しますが、上記の制限に関する部分は動作しません。それ以外（USB−PIO変換とA/D変換）は機能的には
USBPIO-24 と同等です。
■ PC用ドライバーは WindowsXP, Vista,
Windows7,8 対応 *3) 64bit
OS 対応について
Windows8 にインストールするには「ドライバー署名の強制」機能をはずす必要があります。
方法につきましてはネットで検索するか当社にお問い合わせください。
マニュアルのダウンロードはこちら
よくある質問はこちら
| 商品番号 |
USBPIO-24FL |
| 商品名 |
USBPIO-24FL USB パラレル変換ボード（宅配便） |
| 定価 |
7,200円 |
| 販売価格 |
5,940円 |
| 税別価格 |
5,500円 |
| メーカー |
サイバーメロン |
| 送料区分 |
送料別 |
| 配送タイプ |
宅配便 |
| 在庫 |
 |
|
